IGBT модуль FF300R06KE3 Infineon 300A 600V

IGBT-модуль FF300R06KE3 (Infineon) 300 А, 600 В

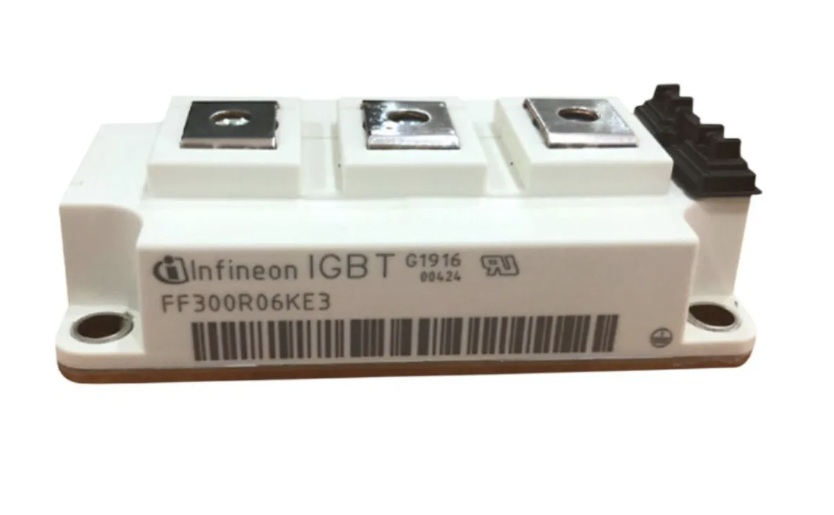

FF300R06KE3 – силовой IGBT-модуль Infineon в стандартном 62-мм корпусе «half-bridge» (полумост), рассчитанный на работу в цепях до 600 В с номинальным током 300 А. Модуль выполнен на базе технологии TRENCHSTOP™ IGBT3 и оснащён быстрым обратным диодом Emitter Controlled 3-го поколения. Такое сочетание обеспечивает низкие коммутационные потери, высокую надёжность и стабильную работу в тяжёлых промышленных условиях.

IGBT-модуль FF300R06KE3 применяется в:

• частотных преобразователях и приводах переменной частоты;

• инверторах управления электродвигателями;

• инверторных сварочных источниках (MIG/MAG, TIG, ММА);

• источниках бесперебойного питания (ИБП), мощных выпрямителях и DC/AC-преобразователях.

Благодаря стандартному 62-мм корпусу модуль легко интегрируется в новое и существующее оборудование, упрощая замену и модернизацию силовых блоков.

Основные электрические характеристики FF300R06KE3

• Производитель / серия: Infineon Technologies, 62 mm IGBT3

• Топология: полумост (Half-Bridge)

• Максимальное напряжение коллектор-эмиттер V₍CES₎: 600 В

• Номинальный ток коллектора I₍C₎ (при Tᶜ = 70 °C): 300 А

• Пиковый импульсный ток коллектора I₍CRM₎: до 600 А (tₚ ≈ 1 мс)

• Напряжение насыщения V₍CE(sat)₎ (тип.): около 1,4–1,5 В при Iᶜ = 300 А, V₍GE₎ = 15 В, T ≈ 25 °C

• Максимальное напряжение затвор-эмиттер V₍GES₎: ±20 В

• Максимальная рассеиваемая мощность P₍tot₎: до 900–950 Вт при Tᶜ = 25 °C

Обратный диод (встроенный):

• Непрерывный прямой ток I₍F₎: до 300 А

• Прямое падение напряжения V₍F₎ (тип., 25 °C): порядка 1,6–2,0 В

Тепловые параметры:

• Тепловое сопротивление «переход-корпус» R₍thJC₎ (IGBT): примерно 0,3–0,35 К/Вт

• Тепловое сопротивление «корпус-радиатор» R₍thCH₎ зависит от применяемой термопрокладки и прижимного усилия, типично около 0,05–0,06 К/Вт

Температурные режимы:

• Рабочая температура перехода: до 150 °C

• Предельная температура перехода: до 175 °C

• Температурный диапазон эксплуатации корпуса обычно от −40 °C до +125 °C (уточняется по даташиту)

Конструктивные особенности

• Корпус: промышленный модуль 62 mm Half-Bridge с изолированным основанием (изолирующая подложка), предназначенный для монтажа на радиатор.

• Ориентировочные габариты (Д×Ш×В): около 106 × 62 × 30 мм.

• Масса модуля: порядка 300–350 г.

• Тип монтажа: винтовое крепление к радиатору, болтовые силовые выводы для подключения шин и шинопроводов.

• Соответствие экологическим нормам: безсвинцовая технология, совместим с требованиями RoHS.

Преимущества IGBT-модуля FF300R06KE3

1. Высокая плотность мощности
   Модуль в компактном 62-мм корпусе способен надежно коммутировать ток до 300 А при напряжении 600 В, что позволяет создавать мощные, но компактные силовые блоки и инверторы.

2. Низкие коммутационные потери
   Технология trench/field-stop IGBT3 и оптимизированный быстрый диод обеспечивают малые значения энергии включения и выключения, снижая тепловыделение и повышая КПД оборудования.

3. Надёжная работа при высоких температурах
   Допустимая температура перехода до 150–175 °C в сочетании с хорошими тепловыми характеристиками делает модуль устойчивым к перегрузкам при условии правильного теплоотвода.

4. Стандартный 62-мм корпус
   Корпус форм-фактора 62 mm Half-Bridge широко используется в промышленной электронике. Это облегчает поиск замены, повышает ремонтопригодность и позволяет использовать модуль в существующих конструкциях без серьёзной переработки.

5. Удобство обслуживания
   Болтовые силовые выводы, стандартная посадочная схема и изолированное основание упрощают монтаж, демонтаж и сервисное обслуживание силовых шкафов, приводов и сварочных источников.

Области применения FF300R06KE3

• Преобразователи частоты (VFD) и электроприводы средней и высокой мощности;

• Инверторные сварочные аппараты (MIG/MAG, TIG, ММА, плазменные источники);

• Промышленные источники бесперебойного питания и стабилизаторы;

• Высокомощные выпрямители и DC-DC / DC-AC преобразователи;

• Силовые модули в системах распределения и генерации электроэнергии, в том числе для промышленной автоматики.
