Голова плазмотрона YK100
Продолжительность включения (ПВ): 60%
Плазмообразующий газ: воздух

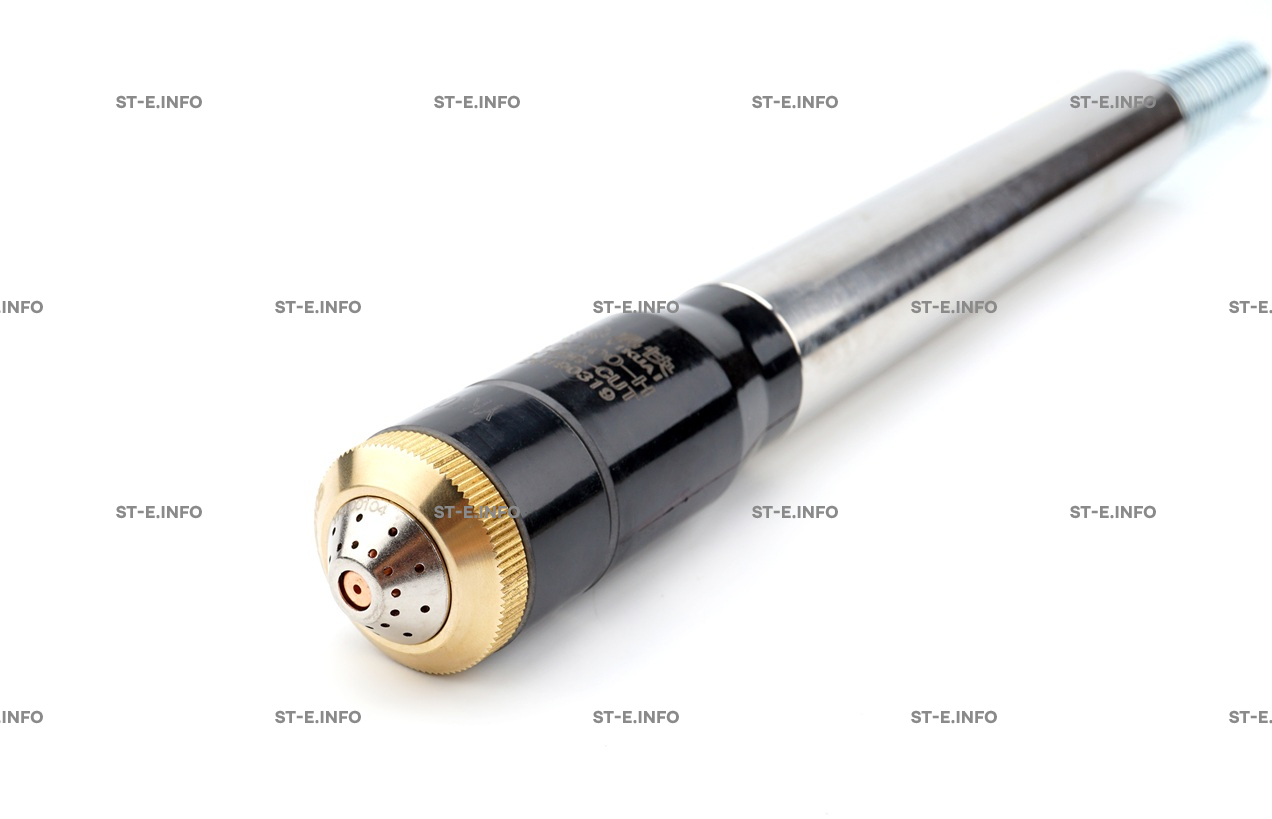

Голова плазмотрона YK100 механизированная
Механизированная голова плазмотрона YK100 — это профессиональный плазмотрон для станков ЧПУ плазменной резки, рассчитанный на работу с источниками тока до 100–120 А. Он обеспечивает стабильную дугу и чистый рез при раскрое углеродистой стали, нержавеющей стали, оцинкованного металла и алюминия.
Важно: YK100 и YGX100 — один и тот же плазмотрон, выпускаемый одним заводом под разными торговыми обозначениями. Конструкция, характеристики и расходные материалы полностью совпадают. Все сопла, электроды и экраны серии YK100/YGX100 взаимозаменяемы и могут использоваться как с плазмотронами с маркировкой YK, так и с головами с маркировкой YGX.
Область применения плазмотрона YK100
-
станки ЧПУ плазменной резки листового металла;
-
портальные и консольные машины раскроя;
-
резка листа, полосы, профильной и круглой трубы;
-
заготовительные цеха, производство металлоконструкций, вентиляции, строительной и сельхозтехники, гаражных ворот и прочего оборудования.
Благодаря механизированному исполнению и устойчивой дуге плазмотрон YK100 одинаково хорошо подходит для серийного раскроя и для мелкосерийных заказов на плазменных станках.
Особенности и преимущества головы плазмотрона YK100 / YGX100
-
Механизированная голова для ЧПУ
Плазмотрон предназначен для жёсткого крепления на суппорте оси Z. Компактная форма и удобный подвод шлангов снижают нагрузку на ось и повышают точность реза. -
Воздушное охлаждение
Охлаждение головы осуществляется за счёт потока сжатого воздуха, не требуется отдельный водяной охладитель. Это упрощает систему и уменьшает стоимость эксплуатации. -
Высокое качество реза
Продуманная геометрия сопла и электрода формирует узкую, стабильную дугу. Кромка получается ровной, с минимальным количеством наплавов и последующей зачистки. -
Оригинальные расходники
Электроды с гафниевым вставышем и фирменные сопла YK100/YGX100 обладают увеличенным ресурсом. Использование оригинальных расходных частей снижает простой станка и даёт предсказуемый результат резки. -
Полная совместимость с YGX100
Если на вашем источнике или станке изначально стояла голова YGX100, вы можете без каких-либо изменений использовать YK100 — все резьбы, посадочные размеры и расходники одинаковые.
Основные характеристики (типовые)
-
Тип: механизированный плазмотрон воздушного охлаждения
-
Модель: YK100 (аналог YGX100)
-
Рекомендуемый диапазон тока: до 100–120 А
-
Режим работы: длительный при соблюдении требований по давлению и качеству воздуха
-
Плазмообразующий газ: сжатый воздух
-
Совместимость расходных частей: электроды, сопла и экраны серии YK100 / YGX100
Голова плазмотрона YK100 — оптимальный выбор для тех, кто ищет надёжный и совместимый с YGX100 плазмотрон для станка ЧПУ, с доступными оригинальными расходниками и стабильным качеством резки.
Карта резки плазмотрона YK100
|
Толщина заготовки (мм) |
Ток(A) |
Сопло диаметр (мм) |
Газ Давление (Мпа) |
Время прокалывания |
Позиционирующая высота(мм) |
Высота резки (мм) |
Скорость резки (мм/мин) |
Рекомендации |
|
0.5-2 |
40-60 |
1.2 |
0.45-0.5 |
0.1 |
5-6 |
6 |
3500-6000 |
Эти данные основаны на резке углеродистой стали, если вы режете нержавеющую сталь, медь и алюминий, пожалуйста, соответствующим образом уменьшите скорость резки. При увеличении скорости резания следует одновременно увеличить ток и соответствующим образом изменить диаметр сопла. |
|
4 |
60-80 |
1.6 |
0.45-0.5 |
0.2 |
5-6 |
6 |
1700-2300 |
|
|
6 |
80-100 |
1.6 |
0.45-0.5 |
0.3 |
6-8 |
6 |
1500-2000 |
|
|
8 |
80-100 |
1.6 |
0.45-0.5 |
0.4 |
6-8 |
6 |
1300-1500 |
|
|
10 |
100-120 |
1.6 |
0.5-0.55 |
0.5 |
6-8 |
6-8 |
1000-1300 |
|
|
12 |
100-120 |
1.6 |
0.5-0.55 |
0.6 |
8-10 |
6-8 |
900-1000 |
|
|
14 |
100-120 |
1.6 |
0.5-0.55 |
8 |
8-10 |
6-8 |
700-850 |
|
|
16 |
100-120 |
1.8 |
0.55-0.6 |
1 |
8-10 |
6-8 |
600-700 |
| Примечание: Вышеуказанные параметры приведены только для справки, пожалуйста, отрегулируйте их в соответствии с фактическими условиями работы. |

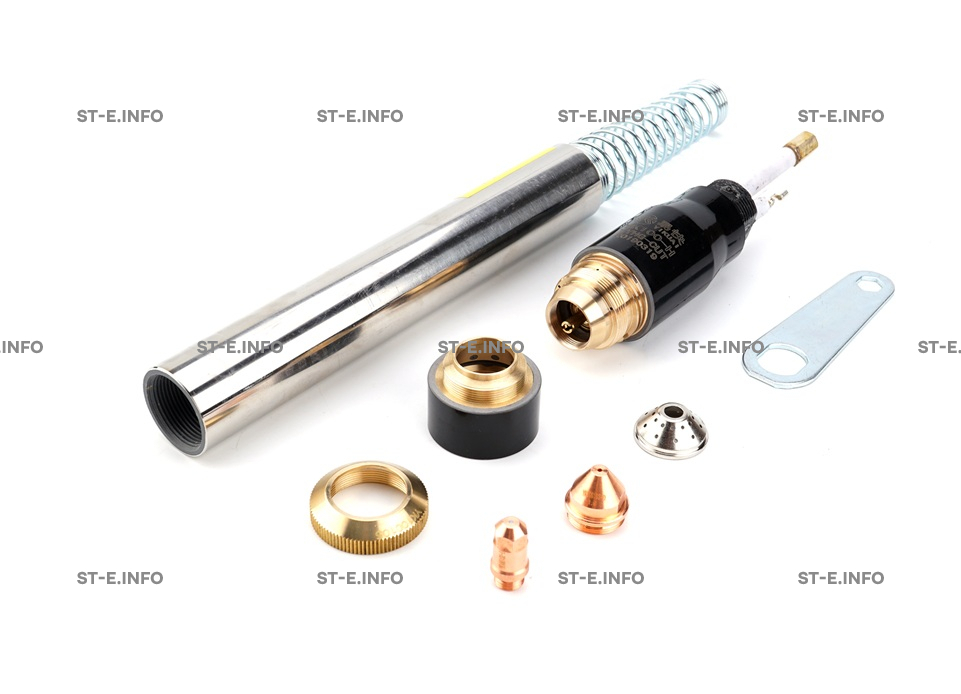

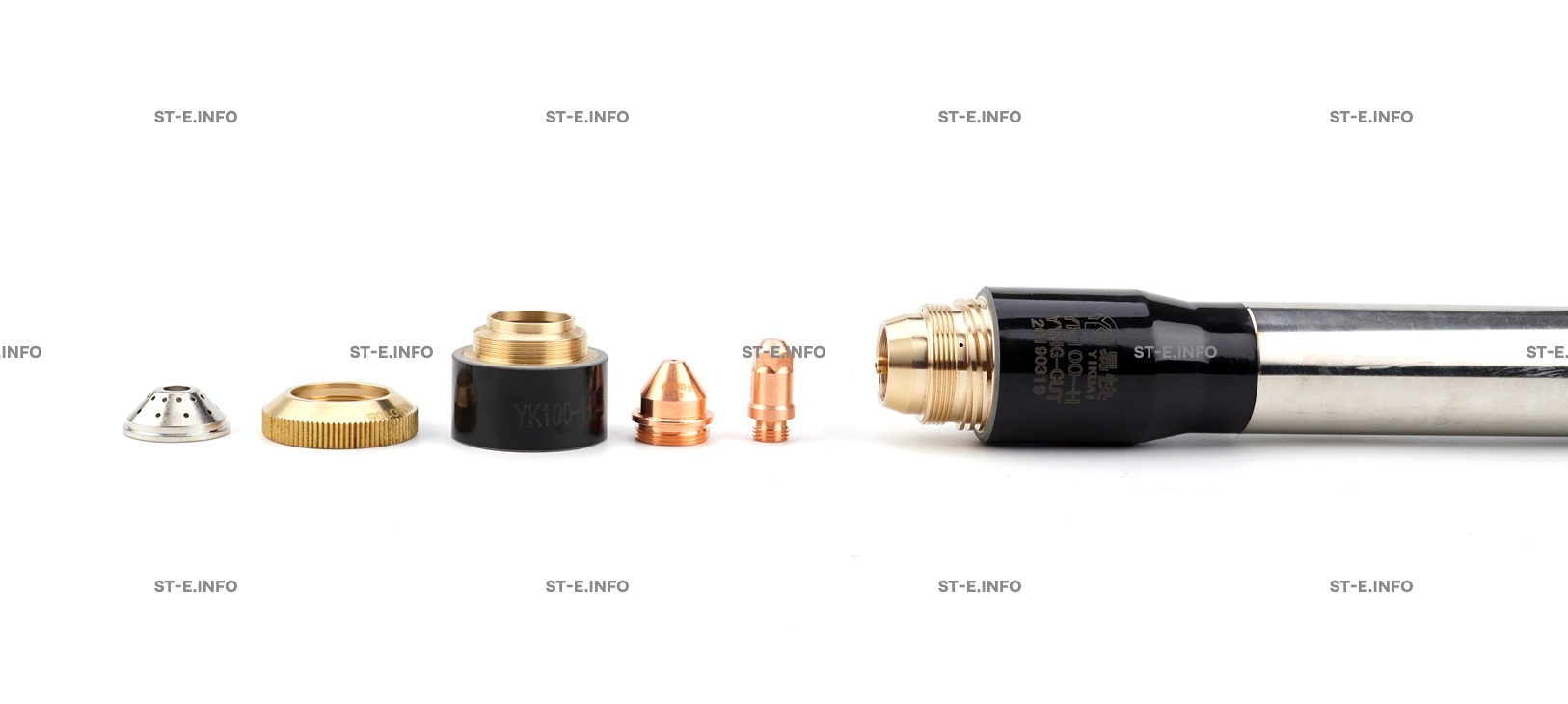

| Расходные части: |
 |
|
1. Экран YK100 2. Колпак малый (гайка экрана) YK100 3. Колпак большой (защитный кожух) YK100 4. Сопло плазмотрона YK100 д.1,2; 1,6; 1,8мм 6. Голова плазмотрона |
